实验室给排水系统工程

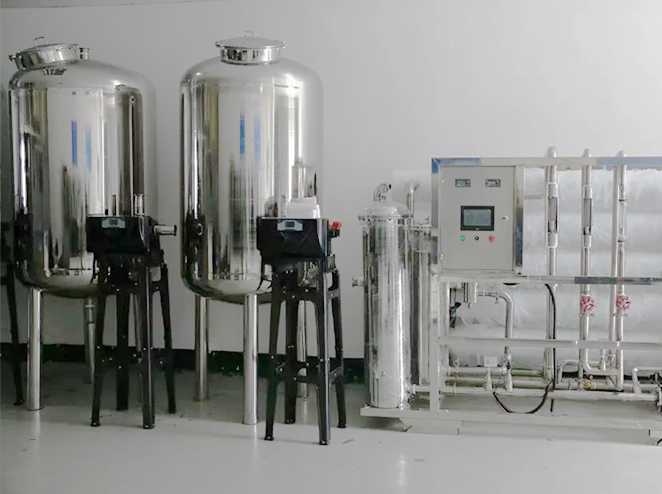

实验室给水系统包括实验室给水系统、生活给水系统和消防给水系统。实验给水系统分为一般实验用水与实验用纯水。生活给水系统和消防给水系统与一般建筑给水系统一致,与一般实验给水系统通常可以合并成一个系统。

不同的实验室对实验室用水有不同的要求,实验仪器的冷却循环水水质应满足各种仪器对水质的不同要求;凡进行强酸、强碱、剧毒液体的实验并有飞溅爆炸可能的实验室,应就近设置应急喷淋设施,当应急眼睛冲洗器水头大于1m时,应采取减压措施;无菌室和放射性同位素的实验室配热水淋浴装置,水龙头采用脚踏开关、肘式开关或光电开关,放射性同位素实验室如采用科研、生活和消防统一的给水系统时,污染区的用水补习通过断流水箱,室内消火栓应设置在清洁区内,给水系统的管道入口通常应设置洁净区,采用上行下给式给水管网,以免扩散污染。

室内消防给水系统包括普通消防系统、自动喷洒消防给水系统和水幕消防给水系统等。实验楼,库房等建筑物必要时应设立室外消防给水系统,由室外消防给水管道、室外消火栓、消防水泵等组成。

实验室给水方式

Water supply system

直接供水方式

在实验室楼层不高、水压、水量均能满足的情况下,一般可采用直接供水方式。这种方式,室内无加压水泵,通常连接室外给水管网。



设有高位水箱的给水方式

在用水高峰期,室外管网内水压下降,以致不能满足楼内上层用水要求时,或当室外管网水压周期性不足时,可采用这种方式。

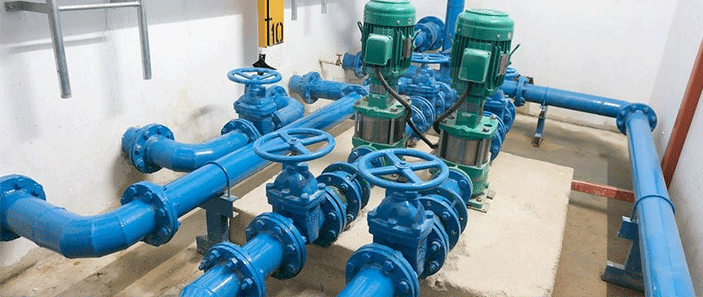

设有加压水泵的给水方式

当室外管网的水压低于实验、生活、消防等用水要求的水压而用水量又不均匀时,可采用这种方式。

实验室排水系统

Drainage system

实验室排水系统根据实验室排除的废水的成分、性质、流量、排放规律的不同而设置相应的排水系统。对于实验室设备的冷却排水或其他不仅含无害悬浮物或胶状物、受污染不严重的废水不可不必处理,直接排至室外排水管网。对于含有多种成分、有毒有害物质、可相互作用、损害管道或造成事故的废水,应该与生活污水分开,做预处理使之符合国家标准方可排入室外排水管网或分流排出。对于较纯的溶剂废液或贵重试剂,宜在技术经济比较后回收利用,排放的废水如需重复使用,应作相应的处理。对于放射性同位素实验室的排水系统,应将长寿命和短寿命的核素废水分流,废水分流,应从洁净区至污染区,放射性核素排水管的布置和敷设,管材、附件的选择,应符合GB 803-88《辐射防护规定》的规定。


实验室给排水系统设计的注意事项

Matters needing attention

设计科学

实验室的给排水系统应设计科学,保证饮水源不受污染,若实验用水与饮用水的水源不一,则应将饮用水与实验用水的水龙头分别注明,一面混淆。


设有备用水源

实验楼应设有备用水源,在公共自来水系统供水不足或停止时,备用水源能够保证各种总仪器的冷却水,洗眼器用水、蒸馏器用水、蒸馏瓶冷凝管用水的正常供给。


用水点科学设计

实验室内部各用水点的设置必须科学定位并提前铺设,尽量把用水点设在靠墙位置,方便下水点的设置及满足未来改造的需要。


与实验室模块相符合

给排水系统应与实验室模块相符合,合理布局,便于维修,管线应尽量短,避免交叉。给水管道和排水管道应沿墙、柱、管道井、实验台夹层、通风柜内衬板等部位布置,不得布置在遇水会迅速分解、引起燃烧、爆炸会损坏的物品旁,以及贵重仪器设备的上方;一般实验室的管可明装铺设,在安全要求较高的实验室中应尽量暗装,所有暗装铺设的管道均应在控制阀门处设置检修孔,以便维修。


给排水系统灵活设计

给排水系统应设计灵活,并预留部分设施以保证实验室的可靠性和持续运行。

下行上给式的给水横干管宜铺设在底层走道上方或地下室顶板下;上行下给式的给水横干管宜铺设在顶层管道技术层内或顶层管道技术层内或顶层走到上方;不结冻地区可铺设在屋顶上,从给水干管引入实验室的每根支管上,应装设阀门。
